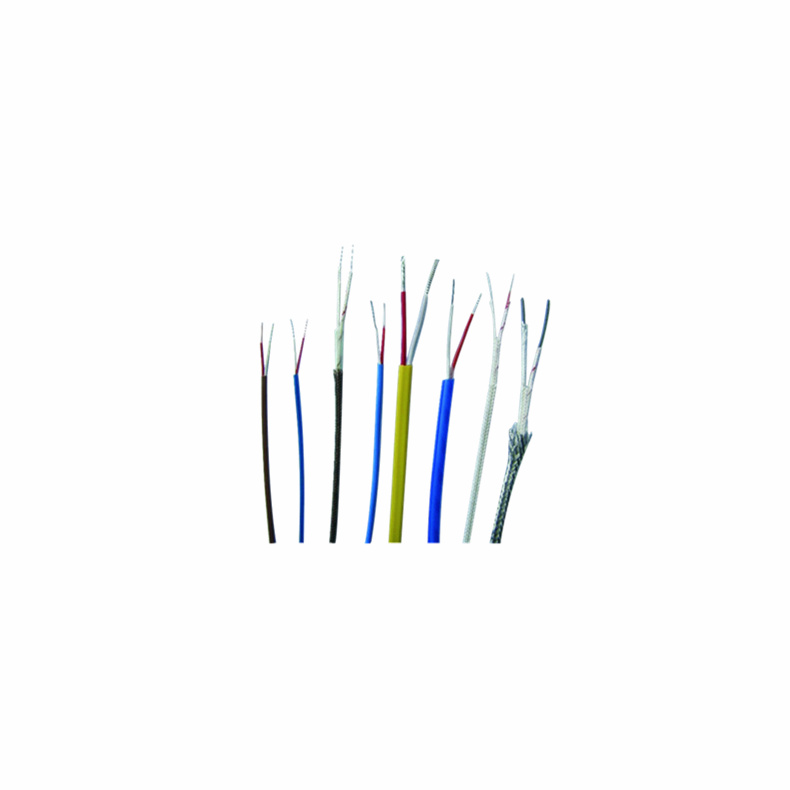

產品概述

在一定溫度范圍內（一般為-20～200℃），與配用熱電偶的熱電特性相同的一對帶有絕緣層與護套的導線稱為補償導線。其作用是將熱電偶的參考端延伸到環境溫度較低且較恒定處的顯示控制儀表或計算機控制系統。使用補償導線連接熱電偶至顯示控制儀表，與熱電偶直接連接到顯示控制儀表，其熱電勢值是相同的。為降低使用成本，方便安裝，同時保證熱電偶的測溫，使用補償導線具有重要意義。補償導線的分度號選擇必須與其熱電偶一致。

分類

2.1按補償原理及線芯材質分為延長型-X與補償型-C。
延長型：補償導線的線芯材質與其配用的熱電偶相同，補償高，使用溫度范圍寬。
補償型：補償導線的線芯材質與其配用的熱電偶不同，但在一定的溫度范圍內（一般為-20～200℃），其熱電特性與所配用的熱電偶相同。補償比延長型的要低，價格便宜。
2.2按等級分為普通型與精密級（S）。
2.3按使用溫度分為普通型（G）與耐熱型（H）。
2.4按使用條件分為普通補償導線、軟芯補償導線（R）、屏蔽補償導線（P）、軟芯帶屏蔽補償導線（RP）。

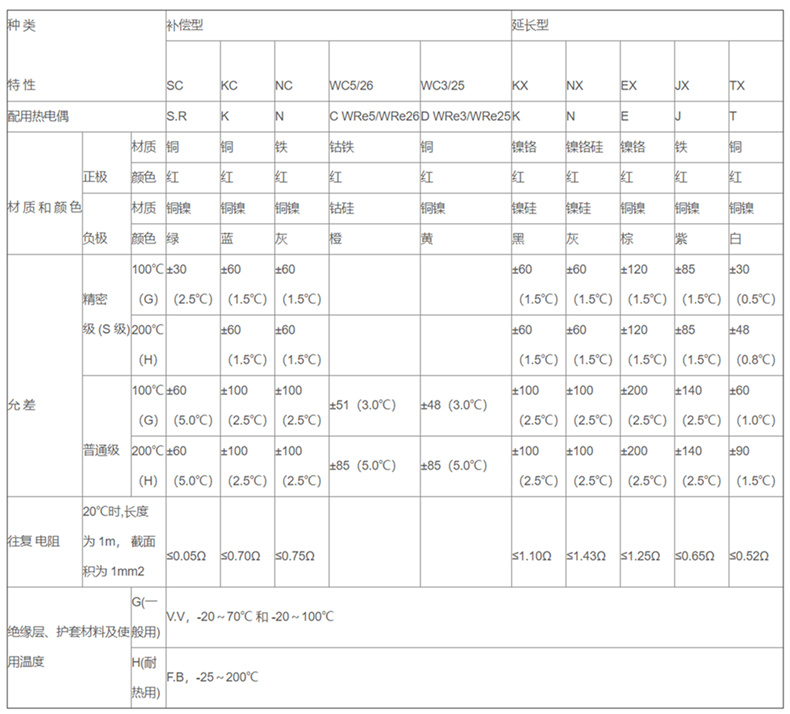

主要技術指標
